ThinkSystem SR850 V4 x16/x16 PCIe Gen5 Riser 1/3 FHFL Option Kit

Consultez ce document pour en savoir plus sur le ThinkSystem SR850 V4 x16/x16 PCIe Gen5 Riser 1/3 FHFL Option Kit.

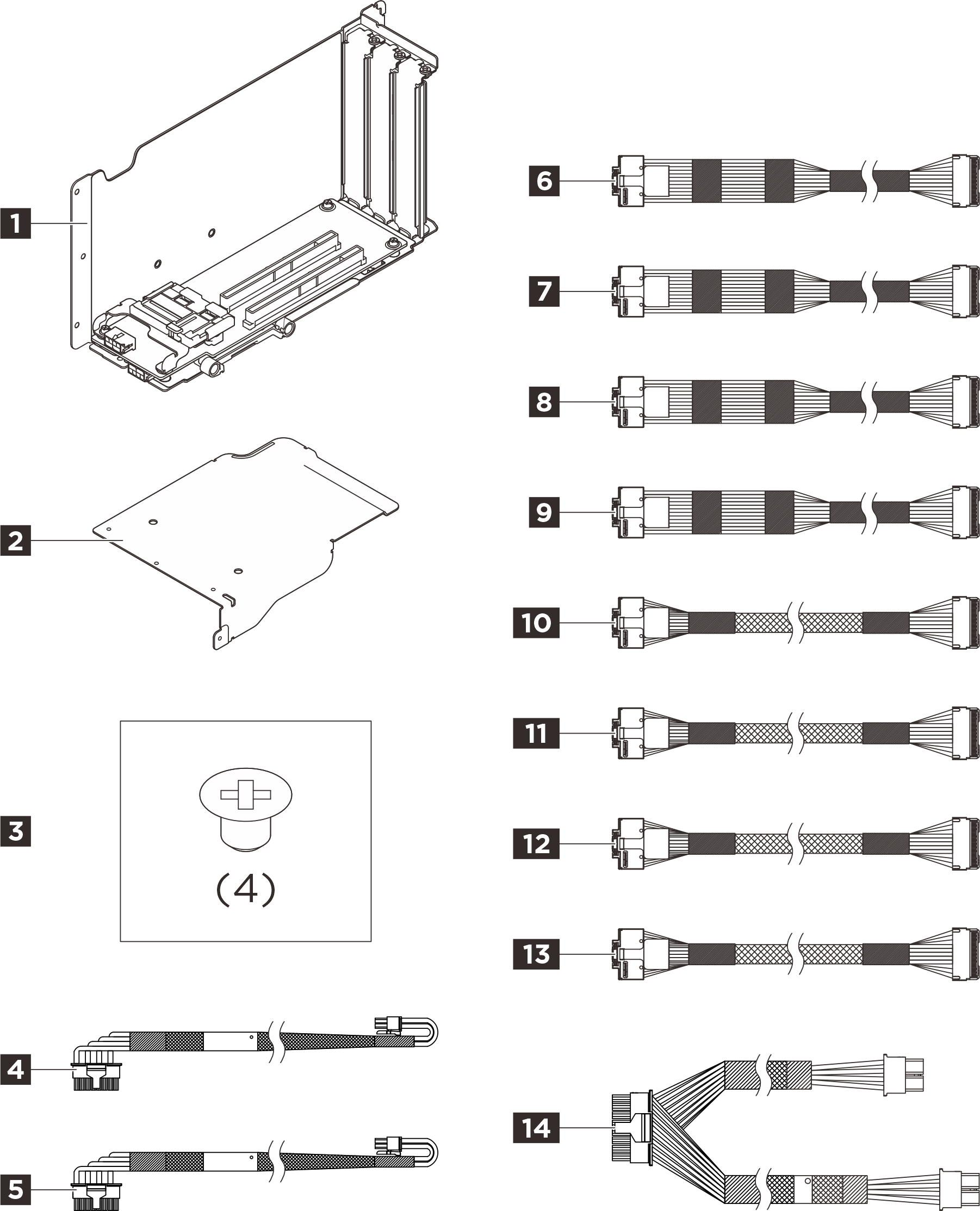

Ce kit d’options est fourni avec les composants suivants.

`1` Une carte mezzanine PCIe FHHL E/x16/x16 Gen5

`2` Un support d’extension FHFL

`3` Quatre vis

`4` Un câble 2x8 vers 2x4 (660 mm)

`5` Un câble 2x8 vers 2x4 (200 mm)

`6` Un câble MCIO x8 vers Swift x8 (440 mm, plat 140 mm)

`7` Un câble MCIO x8 vers Swift x8 (580 mm, plat 140 mm)

`8` Un câble MCIO x8 vers Swift x8 (540 mm, plat 140 mm)

`9` Un câble MCIO x8 vers Swift x8 (500 mm, plat 140 mm)

`10` Un câble MCIO x8 vers Swift x8 (360 mm)

`11` Un câble MCIO x8 vers Swift x8 (420 mm)

`12` Un câble MCIO x8 vers Swift x8 (500 mm)

`13` Un câble MCIO x8 vers Swift x8 (620 mm)

`14` Un câble 2x8 vers 2x4*2 (200/660 mm)

REMARQUE

Il se peut que les figures contenues dans le présent document ne correspondent pas exactement à votre configuration matérielle.
Les lignes de coupure indiquent qu’une partie du câble est masquée dans l’illustration. Reportez-vous aux informations du présent document pour la longueur de câble réelle.

Installation des options

Pour installer cette option, reportez-vous à la section « Installation d’une carte mezzanine PCIe » dans le Guide d’utilisation SR850 V4.
Pour obtenir les dernières informations techniques, notamment les téléchargements de microprogramme et de pilote, accédez à l'assistance centre de données Lenovo.

Option installation
To install the option, refer to “Hardware replacement procedures” in the server documentation. Search for your server and click on its document URL at ThinkSystem server product web page. https://pubs.lenovo.com/
For the latest technical information including firmware and driver downloads, go to Lenovo Data Center Support website. https://datacentersupport.lenovo.com

First Edition (May 2021)

LIMITED AND RESTRICTED RIGHTS NOTICE: If data or software is delivered pursuant to a General Services Administration (GSA) contract, use, reproduction, or disclosure is subject to restrictions set forth in Contract No. GS-35F-05925

ThinkSystem SR850 V4 x16/x16 PCIe Gen5 Riser 1/3 FHFL Option Kit

1 Une carte mezzanine PCIe FHHL E/x16/x16 Gen5​

2 Un support d’extension FHFL​

3 Quatre vis​

4 Un câble 2x8 vers 2x4 (660 mm)​

5 Un câble 2x8 vers 2x4 (200 mm)​

6 Un câble MCIO x8 vers Swift x8 (440 mm, plat 140 mm)​

7 Un câble MCIO x8 vers Swift x8 (580 mm, plat 140 mm)​

8 Un câble MCIO x8 vers Swift x8 (540 mm, plat 140 mm)​

9 Un câble MCIO x8 vers Swift x8 (500 mm, plat 140 mm)​

10 Un câble MCIO x8 vers Swift x8 (360 mm)​

11 Un câble MCIO x8 vers Swift x8 (420 mm)​

12 Un câble MCIO x8 vers Swift x8 (500 mm)​

13 Un câble MCIO x8 vers Swift x8 (620 mm)​

14 Un câble 2x8 vers 2x4*2 (200/660 mm)​
