ThinkSystem SR650/a V4 M.2 RAID B540d-2HS SATA/NVMe Enablement Kit
Consulte este documento para obter informações sobre o ThinkSystem SR650/a V4 M.2 RAID B540d-2HS SATA/NVMe Enablement Kit.
Esse kit de opção é fornecido com os componentes a seguir.

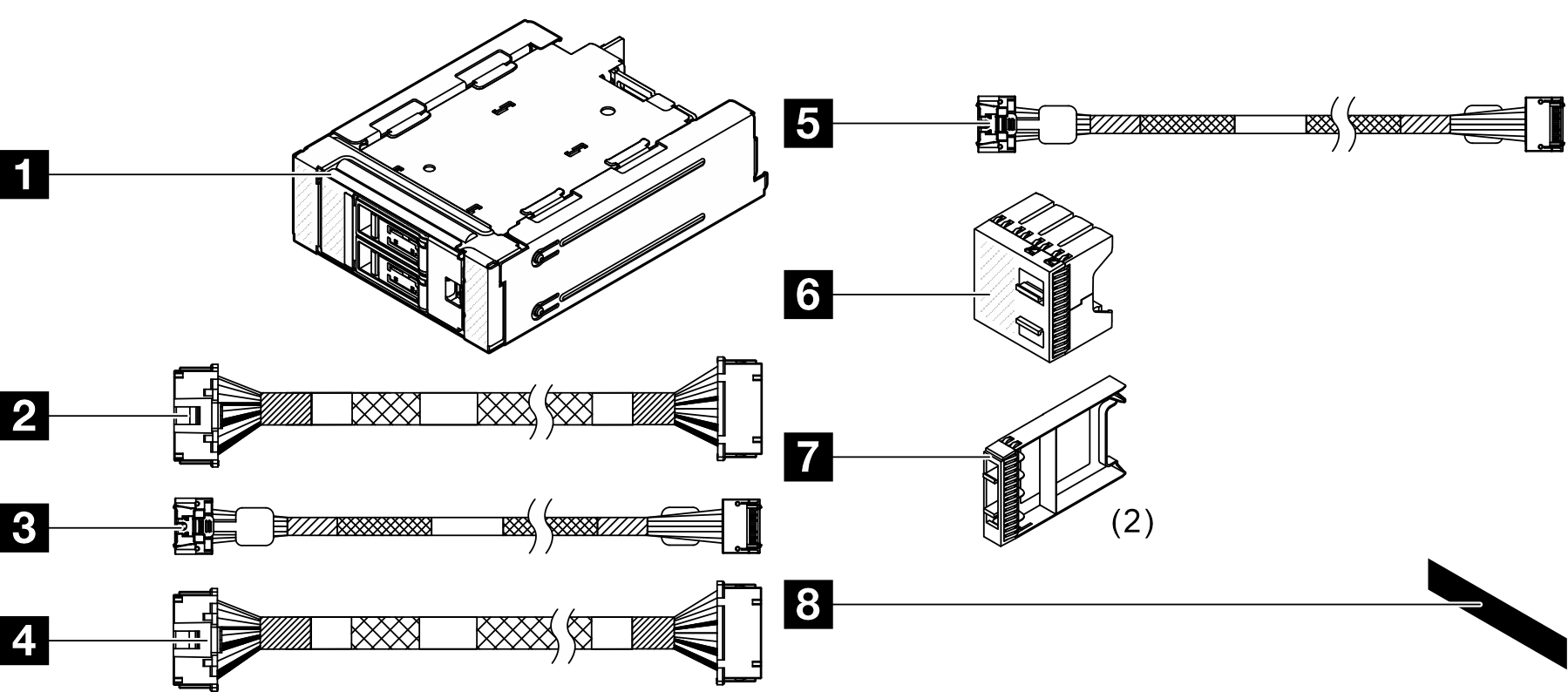

1 Um conjunto de compartimento de unidade M.2 frontal e backplane
- Um backplane de inicialização M.2 frontal
- Um quadro de compartimento de unidade M.2 frontal
- Uma placa controladora M.2 frontal
- Um compartimento de unidade M.2 frontal
- Duas bandejas de unidade M.2
2 Um cabo de alimentação, 700 mm
3 Um cabo MCIO x4 para MCIO x4, 650 mm
4 Um cabo de alimentação, 1.000 mm
5 Um cabo MCIO x4 para MCIO x4, 900 mm
6 Um preenchimento de unidade de 2,5" de 4 compartimentos
7 Dois preenchimentos de unidade de 2,5" de 1 compartimento
8 Sequência de unidade/etiqueta de tipo
- Uma etiqueta ThinkSystem SR650 V4 frontal M.2 (0-1), horizontal
NOTA
- A ilustração neste documento pode ser ligeiramente diferente de seu hardware.
As linhas de quebra indicam que parte do cabo está oculta na ilustração. Consulte as informações neste documento sobre o comprimento real do cabo.
Instalação opcional
- Para instalar a opção, consulte
| Modelo de servidor | Instalação do hardware | Roteamento de cabos internos |
|---|---|---|
| SR650 V4 | Instalar os backplanes e a gaiola da unidade M.2 frontal | Roteamento de cabos internos |
| SR650a V4 | Instalar os backplanes e a gaiola da unidade M.2 frontal | Roteamento de cabos internos |
- Para obter as informações técnicas mais recentes, incluindo downloads de firmware e de driver, acesse o Suporte a data center da Lenovo.
| Option installation | |
|---|---|
| To install the option, refer to “Hardware replacement procedures” in the server documentation. Search for your server and click on its document URL at ThinkSystem server product web page. https://pubs.lenovo.com/ | |
| For the latest technical information including firmware and driver downloads, go to Lenovo Data Center Support website. https://datacentersupport.lenovo.com | |
